定義概念

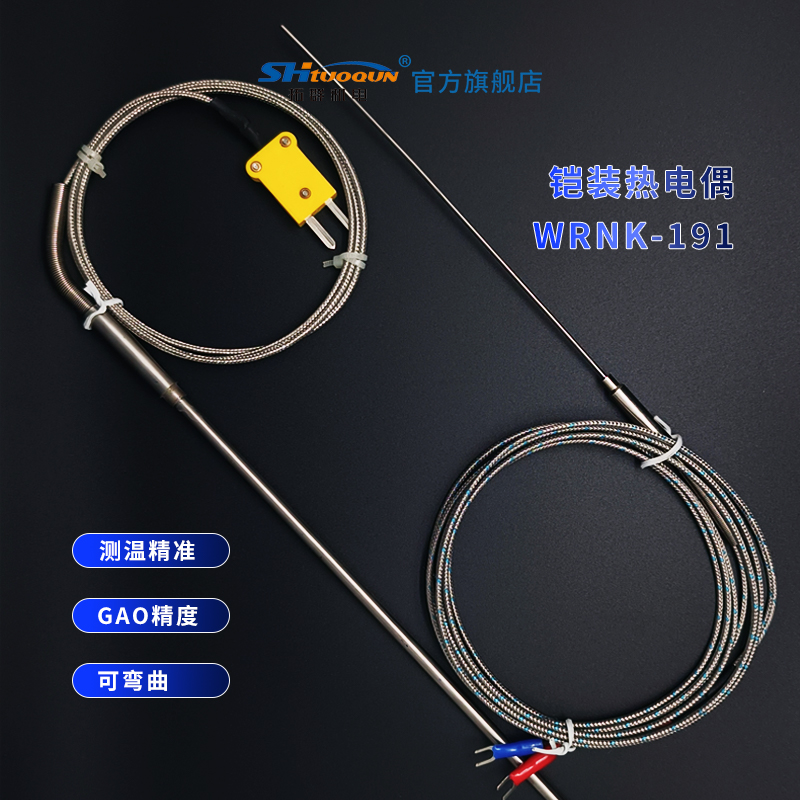

熱電偶

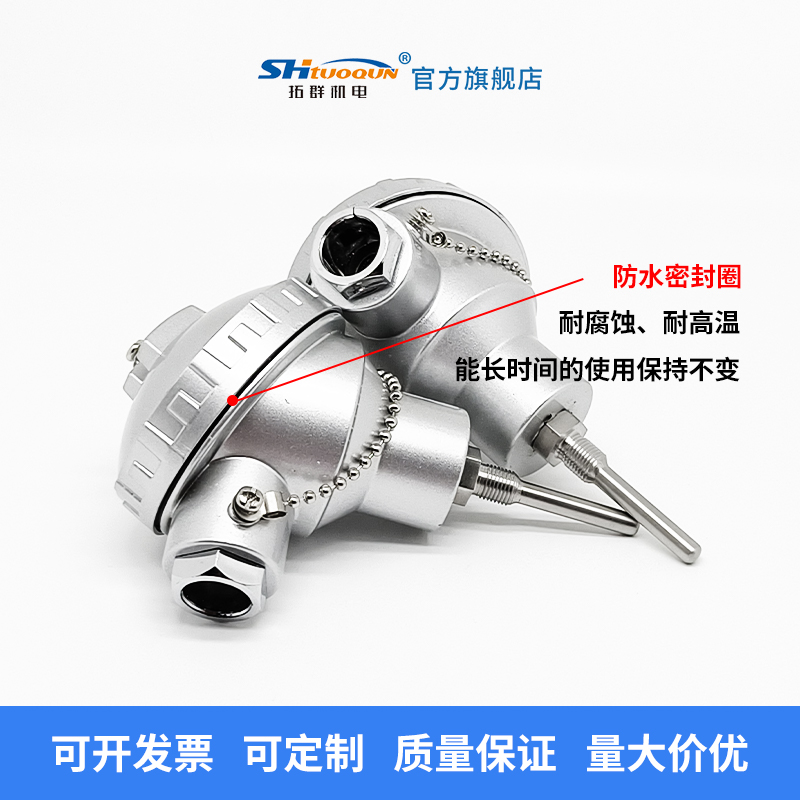

熱電偶（thermocouple）是溫度測量?jī)x表中常用的測溫元件，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要部分組成，通常和顯示儀表、記錄儀表及電子調節器配套使用。

熱電阻

熱電阻（thermal resistor）是中低溫區最常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純金屬材料制成，應用最多的是鉑和銅，此外，已開始采用鎳、錳和銠等材料制造熱電阻。金屬熱電阻常用的感溫材料種類較多，最常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。

熱電偶和熱電阻區別

測溫范圍不同

雖然都是接觸式測溫儀表，但它們的測溫范圍不同。    熱電偶使用在溫度較高的環境，因它們?cè)谥?，低溫區時輸出熱電勢很小，當電勢小時，對抗干擾措施和二次表和要求很高，否則測量不準，還有，在較低的溫度區域，冷端溫度的變化和環境溫度的變化所引起的相對誤差就顯得很突出，不易得到全補償。    這時在中低溫度時，一般使用熱電阻測溫范圍為200~500℃，甚至還可測更低的溫度(如用碳電阻可測到1K左右的低溫).現在正常使用鉑熱電阻Pt100。(也有Pt50，在工業上也有用銅電阻，但測溫范圍較小，在一50~~150℃之間.在一些特殊場合還有銦阻，錳電阻等)  。

測溫原理

熱電偶測量溫度的基本原理是熱電效應，二次表是一個檢伏計或?yàn)榱颂岣呔葧r(shí)使用電子電位差計。

電阻是基于導體和半導體的電阻值隨溫度而變化的特性而工作的，二次表是一個不平衡電橋。

工作中的現場判斷

1、熱電偶  熱電偶有正負極，補償導線也有正負之分。首先保證連接，配置準確。在運行中，常見的有短路、斷路、接觸不良(有萬用表可判斷)和變質(根據表面顏色來鑒別)。檢查時，要使熱電偶與二次表分開。    2、熱電阻  不外乎短路和斷路。用萬用表可判斷，在運行中，懷疑短路，只要將電阻端拆下一個線頭，看顯示儀表，如到最大，熱電阻短路?；亓悖瑢?dǎo)線短路。保證正常連接和配置時，表值顯示低或不穩，保護管可能性進水了。顯示最大，熱電阻斷路。顯示最小，短路。

熱電偶和熱電阻的選擇

熱電偶的分度號有主要有S、R、B、N、K、E、J、T等幾種。其中S、R、B屬于貴金屬熱電偶，N、K、E、J、T屬于廉金屬熱電偶。    T分度號的特點是在所有廉金屬熱電偶中精確度等級最高，通常用來測量300℃以下的溫度。    熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。
